Erbil Cihan Kavşağı Alt Geçit ve Üst Geçit İnşaatı Projesi

CİHAN ÜST GEÇİDİ:   215m uzunluğundaki Cihan Üst Geçidinde, 8 ayak ve 7 ayak açıklığı bulunmaktadır. Bu üst geçit, iki yönlü trafiğe sahip iki ayrı üst geçitten oluşmaktadır. 30 m uzunluğundaki her bir ayak açıklığı, 18 adet ön gerilmeli Ø120 kirişten oluşmaktadır. Üst geçidin toplam genişliği, 12,50 m x 2 = 25,00 metredir. Üst geçit temeli, Ø100 kazıkların üzerinde bulunmaktadır. Kazıkların toplam uzunluğu, 550,00 metredir.

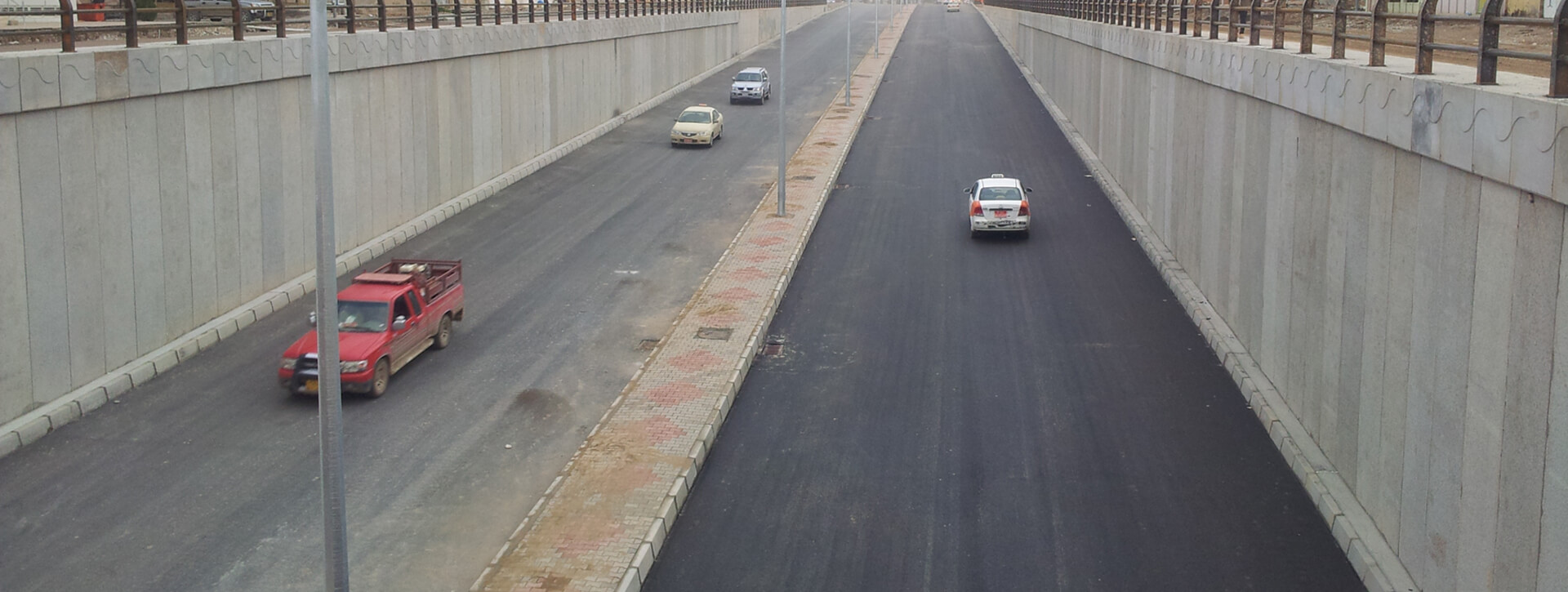

CİHAN ALT GEÇİDİ: Cihan Alt Geçidi, 290m aç-kapa yapısından ve 450m yaklaşım yolundan oluşmaktadır. Yolun genişliği, 22,60 metredir. Toplamda, 6.989m Ø100 kazıklar üretilmiş 22,60m uzunluğunda Ø90 ön gerilmeli kirişlerin her biri, söz konusu kazıklar üzerinde enine şekilde yerleştirilmiştir. Bunlardan ayrı olarak, aşağıdaki işler kapsam dahilindedir:
Atıksu Şebekesi, Su Şebekesi, Elektrik Şebekesi, Telefon Şebekesi, Yaya Alt Geçidi

Lokasyon IRAK
Proje İşvereni Irak Belediyeler Turizm Bakanlığı Erbil Belediye Başkanlığı
Proje Kapsam
  • 215 m uzunluğunda, 25 m genişliğinde, 7x30 m açıklıklı üst geçit,
  • 290 m aç-kapa tünel,
  • 22.6 m genişliğinde, 450 m yaklaşım yolu
